Dispositivos de Entrada e Saída de dados

Tecnologia Informática


Introdução

Entende-se dispositivo de entrada como um sistema que permite introduzir dados do exterior num computador ou outro sistema informático com o intuito de os processar ou de servirem para controle do processamento. Ao contrário, dispositivo de saída é qualquer sistema que permite ao computador disponibilizar informação para o exterior para que seja posteriormente utilizada. No entanto, por esta definição considerar-se-ia um interface de rede ou um modem como um dispositivo de introdução e saída de dados. Na realidade, considera-se que um dispositivo de entrada ou saída de dados traduz (converte) elementos físicos utilizados pelo ser humano ou máquina, em informação digital utilizável pelo computador propriamente dito. Considera-se por exemplo um teclado, ou um sensor de temperatura como um dispositivo de introdução de dados. O teclado, converte a acção do utilizar sobre determinada tecla num sinal digital correpondente. O sensor de temperatura converte uma grandeza mesurável em graus (celcius ou fernheit) num valor digital correspondente.

Apresentam-se em muitos tipos e funções, as abordagens de estudo poderiam ser muitas e complexas, mas neste caso faremos talvez a mais simples e menos complexa e que é enumerar alguns e descrever a seu funcionamento genérico e situações de utilização.

Índice


Evolução histórica

Tudo começou há muito tempo com o aparecimento dos primeiros computadores, quer consideremos a máquina de calcular de Babage ou os enormes computadores dos anos 40 e 50. Qualquer um deles teve necessidade de introdução de dados, seja para executar as operações matemáticas, seja para o recenseamento civil ou a contabilidade. A questão será sempre: que dados processar?

Um dos primeiros sistemas de introdução de dados foi o cartão perfurado. Trata-se de uma cartão onde são feitos furos segundo uma lógica predefinida e que representam caracteres ou outro qualquer tipo de dados. A sua impressão era feita através de máquinas criadas com esse propósito (normalmente independentes do computador), tinham um teclado de máquina de escrever, mas em vez de imprimir o caracter correspondente a cada uma das teclas imprimia num cartão o conjunto de furos correspondente a cada caracter. Os cartões eram depois introduzidas num leitor incorporado no computador que os lia e os convertia para informação digital. Posteriormente evoluiu-se para fitas perfuradas, em que os princípios e funcionamento eram basicamente os mesmos mas em que as fitas tinham a vantagem de serem mais rápidas.

O passo seguinte e talvez o mais famoso e duradouro foi o teclado electrónico. O seu desenvolvimento seguiu a lógica de curto-circuitar o uso de cartões e fitas perfuradas, pois existia uma máquina que "escrevia" os cartões perfurados e depois uma outra que os lia e convertia para sinais electrónicos. O teclado tem um mapa de sinais eléctricos correspondentes a cada caracter ou símbolo existente e possível de teclar. Quando tal símbolo é teclado, a sequência de impulsos eléctricos correspondente é enviada para o computador onde existe normalmente uma interface que os converte para informação digital, o que invalida o usoo de suporte físico intermédio.

No início, os dispositivos de saída limitavam-se a cartões e fitas perfuradas o que permitia reutilizar esses cartões e fitas em posteriores inserções de dados, o que pressupõe a existência de dispositivos de impressão ligados ao computador. Consequentemente, para tal informação ser lida e posteriormente utilizada pelo Homem, era necessário convertê-la para caracteres e símbolos. Assim, criaram-se leitores/conversores da informação (existente nos cartões e fitas) em caracteres alfanuméricos, e que os imprimia depois em papel. Surgiram assim as impressoras.

Nos anos sessenta surgiu o que ainda hoje é talvez o mais popular dispositivo de saída de dados, o ecrans de video. Quando os primeiros monitores apareceram, a sua utilização baseava-se na apresentação de caracteres alfanuméricos, mas com o decorrer dos anos começou a ser possível a apresentação de gráficos o que permitiu em muito desenvolver a utilidade prática dos computadores.

Com o aparecimento e popularismo das interfaces gráficas, surgiu a necessidade de dispositivos de entrada mais intuitivos e rápidos. O mais popular dos dispositivos criados com esse objectivo é talvez o rato, que é um dispositivo manual que funciona numa superfície plana e que faz corresponder os seus movimentos nas coordenadas x e y a um apontador existente no monitor. O rato dispõe na parte inferior duma esfera que é accionada pelo movimento. Esta esfera faz accionar dois eixos (correspondentes a x e y). Estes eixos por sua vez têm associados leitores de movimento, baseados na tecnologia óptica.

Estas são talvez, os principais marcos da evolução dos dispositivos de entrada e saída de dados em computadores. Apresentam-se de seguida alguns dos mais utilizados e as suas áreas de utilização.

Índice


Dispositivos

Divendem-se os dispositivos em três grupos fundamentais:

Índice

Dispositivos de Introdução

Teclado

Os seus princípios de funcionamento mantêm-se idênticos ao descrito anteriormente, ou seja, existe no computador uma interface que converte a sequência de impulsos eléctricos em sinais digitais e que por meio de um interrupt transfere os dados para a memória.


Figura 6.1 - Imagem dum teclado [fonte].

As combinações de símbolos, teclas e funções tem vindo a aumentar, aproximando-se de 600, o que torna o teclado pouco prático para funções específicas e nas quais os dados a introduzir sejam em pequeno número.
Apesar de ser pouco prático em ambiente específicos, é normalmente utilizado devido à sua versatilidade e resistência física.

Dispositivos de Introdução

Rato

É um dispositivo que funciona sobre uma superfície plana, tem uma esfera na parte inferior do seu interior e através de orifício entra em contacto com a superfície. Pelo movimento da esfera são gerados movimentos em dois eixos (x e y) que por sua vez estão ligados a sensores de posição. Estes sensores de posição, normalmente através de tecnologia óptica, detectam o movimento e convertem-no em sinais digitais que envia para o computador. Existem outras formas de detecção do movimento.

Tem normalmente 2 ou 3 botões, que são usados em duas situações:

Utilizam-se vulgarmente em sistemas com interface gráfica (ex: Windows), ou em sistemas de manipulação de informação sobre a forma gráfica (ex: CAD, GIS).


Figura 6.2 - Imagem dum rato [fonte].

Não se aconselha o sua utilização em ambientes industriais, visto que necessita de uma certa protecção e espaço de funcionamento.

Dispositivos de Introdução

Track-ball

Track-Ball é uma versão do rato típico, que mais não é que um rato em que a esfera passa a estar na parte superiora e a base está fixa. O utilizador movimenta a esfera e não a base como acontecia com o rato.

Vários track-ball

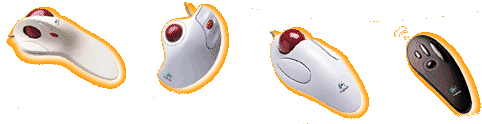

Figura 6.3 - Imagem de vários track-ball's [fonte].

Não necessita de espaço extra para além do seu tamanho e não não sofre problemas com a sujidade da superfície. Tem a desvantagem (aparente) de necessitar de grande tempo de habituação.

Dispositivos de Introdução

Joystick

Joystick, é um manípulo capaz de converter os movimentos realizados pelo utilizador para sinais digitais que irão ser posteriormente interpretados pelo sistema. Embora determine duas dimensões, os movimentos podem ser interpretados como tridimensionais.


Figura 6.4 - Imagem de Joystick [fonte]

Apontador

Minúsculo joystick que se coloca junto ao teclado, pelo que a sua aplicação se restringe a computadores portáteis. Exige bastante habituação.

Dispositivos de Introdução

Light-Pen

Funciona em conjunto com um monitor especial, e permite determinar a posição tocada pelo lápis. Bastante utilizada em computadores de bolso em complemento de OCR.

Dispositivos de Introdução

Touch-Pad

É um pequeno ecran táctil, que faz corresponder o deslizar do dedo do utilizador a um movimento dum apontador no ecran. É possível usar o próprio ecran como botão ou botões. Quando o ecran "sentir" um toque mais forte, o driver intrepeta-o como um toque no botão esquerdo. Quanto ao toque no botão direito, é comum especificar a parte direita superiora (ver parte azul na fihura 6.5) como a parte correspondente ao toque no botão direito.



Figura 6.5 - Imagens de touch-pad [fonte].

É muito utilizado em computadores portáteis, e exige menos habituação que o track-ball ou o apontador, no entanto, a precisão é difícil de atingir devido ao deslizar inconstante do dedo.

Scanner

Baseia-se na emissão de um feixe de luz sobre o objecto a ser analisado que por sua vez, em função da sua cor, reflectirá um feixe de luz diferente. Este será analisado por um sensores fotoeléctricos que converterão o feixe reflectido para um sinal digital.
Um dos mais importantes factores de desempenho ou qualidade dum scanner é a quantidade de pontos lidos por polegada quadrada. A unidade de contagem denomina-se DPI (dots per inch).

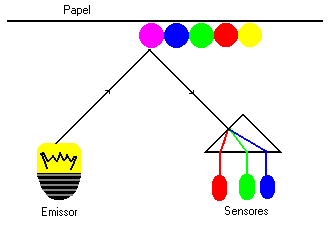

Figura 6.6 - Princípios básicos de funcionamento dum scanner.

Os scanners podem caracterizar-se por vários parâmetros, sendo os mais importante no que respeita ao número de cores que converte ou o suporte físico:

Quanto ao seu funcionamento básico, dizem-se:


Figura 6.7 - Aspecto genérico dum scanner com lâmpada móvel [fonte]

Quanto às aplicações distinguem três tipos fundamentais:

Dispositivos de IntroduçãoÍndice

Dispositivos de Saída

Índice

Monitores

São de todos os dispositivos de saída o mais conhecido e de tal forma especial que se optou por referí-lo em especial noutra secção.

Dispositivos de Saída

Impressoras

São os dispositivos mais comuns de saída de informação para suporte físico como é neste caso o papel. Por mais que se possa pensar que o papel está condenado a desaparecer nos próximos anos, a verdade é que a maior parte dos fabricantes continuam a investir milhões em investigação e protótipos de novas tecnologias com vista à sua adaptação a tarefas de impressão. Por ouro lado, com o advento do laser e da cor disponíveis a preços impensáveis há poucos anos, cada vez mais uma boa apresentação em papel é bem vista.

Os diversos tipos de impressoras dividem-se em três grandes grupos:

Impressoras de Cores

Importa salientar as diferenças utilização da cor em monitores e impressoras.
Fundamentalmente, a diferença coloca-se na cor existente no suporte antes de qualquer procedimento:

Assim, enquanto nos monitores o processo de escrita é a adição de cor, no suporte em papel o princípio é o da absorção de determinada parte do espectro.
Observe-se a Tabela 6.1 onde se criam as três cores secundárias, através da adição das três primárias:

R
R
G

+

G
B
B

=

Y

M

C

Tabela 6.1 - Adição de duas cores primárias e respectivos valores

No entanto, sendo o papel branco, toda a cor é reflectida, pelo que se usa o complemento desta tabela para se conseguir as cores desejadas.

Cor Impressa Reflecte Absorbe
Y
M
C
R G
R B
G B
B
G
R

Tabela 6.2 -  Relação de cores secundárias com as reflectidas e absorvidas

Assim, as cores com que se imprime, são o Amarelo (Y), Magenta (M) e Cyan.
Por exemplo, se for desejado um ponto com a cor vermelha, então deve imprimir o ponto com tinta que absorva as outras duas (Verde e Azul), ou seja, duas cores que não deixem ver essas duas cores. Assim, os pigmentos usados serão o Amarelo-absorve o Azul e o Magenta-absorbe o Verde (Figura 6.8).

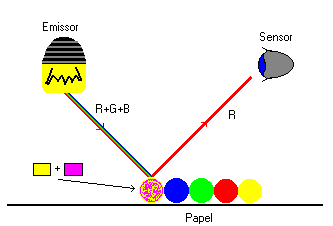

Figura 6.8 - Princípios básicos de funcionamento duma impressora a cores.

Dispositivos de IntroduçãoÍndice

Dispositivos de Introdução e Saída de Dados

Índice

Monitores tácteis (Touch Screen)

Funcionam como dispositivos de entrada e saída de dados, e têm as características de saída equivalentes aos monitores normais, mas permitem a introdução de dados através de toques na área de ecran.

Existem vários tipos:

Condensador

Funcionam pelo princípio de que o corpo humano actua como um condensador (bateria). Quando o corpo humano toca num objecto conductor com uma tensão (Voltagem) diferente, gera-se uma corrente de energia. No entanto, se tensão do ser humano for mais alta que a do objecto, o ser humano não sente a corrente eléctrica. Assim, se se dotar o monitor com um sistema de condutores, e em cada um dos cantos uma voltagem constante e igual, é possível determinar onde é que o utilizador tocou no ecran, pois cada canto irá "sentir" o toque com diferentes intensidade (intensidade da corrente).

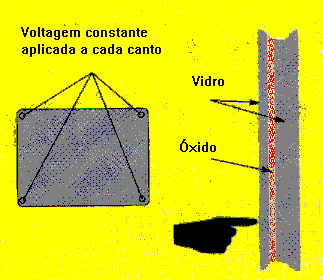

Touch screen baseado em condensadores.

Figure 6.9  - Touch screen baseado em condensadores.

Infravermelhos

Funcionam através de emissores e receptores de raios infravermelhos cada qual em posições opostas do ecrã. Quando qualquer dos feixes de luz é interrompido (não é recebido no fotosensor) é sinónimo de que o ecrã foi tocado, e cada um dos feixes interrompidos indica a posição do toque.

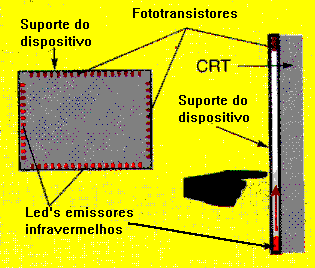

Touch screen por feixes infravermelhos.

Figure 6.10 - Touch Screen por infravermelhos

Acústicos

Partem do princípio de que as ondas acústicas viajam a um velocidade constante. O emissor envia um impulso minúsculo ao longo de um dos lados. Cada um dos lados tem vários reflectores a 45º que reflectem o impulso para o outro lado do ecrã fazendo passar cada uma dessas reflexões através do centro do ecrã. No outro lado do ecrã existem reflectores que direcionam o sinal para o receptor, que mediante a recepção de todos os sinais, determina se algum deles foi interrompido.

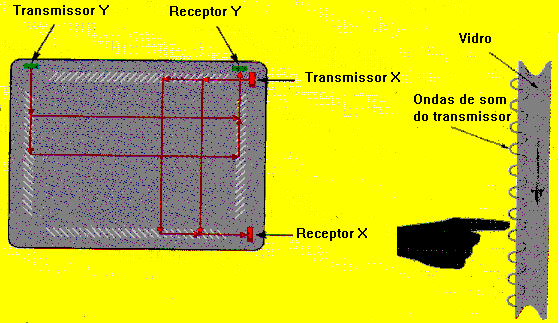

Touch screen acústico

Figure 6.11  - Touch Screen por ondas acústicas

Força

O monitor tem colocado nos seus quatro cantos sensores de força, que medem a pressão com que o ecrã é tocado. Em função da posição de toque, cada um dos sensores sofrerá uma força diferente. Da relação entre os qutro valores é possível determinar a posição de toque tal como no tipo baseado em condensador.

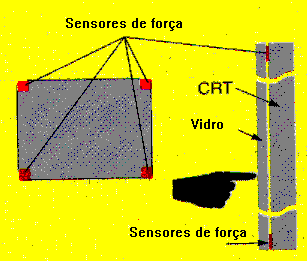

Touch screen de pressão

Figure 6.12 - Touch Screen baseado em sensores de força

Resistivos

Têm a ligar os seus cantos uma resistência eléctrica que através de um sistema complexo de leituras das resistências conseguem determinar razoavelmente a posição de toque.

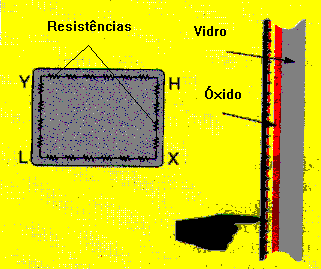

Touch screen resitivos

Figure 6.13 - Touch Screen por malha de resistências

Dispositivos de Introdução e Saída

Outros

Existem deviersos dispositivos de simultanemanete de introdução e saída de dados, sendo os mais comuns relacionados quer com a realidade virtual quer com o lazer (jogos). Alguns desses mecanismos são:

Dispositivos de Introdução e SaídaÍndice


Sumário
