As posições de memória a aceder (ler ou escrever) são definidas pelo programa. O resultado do programa depende das características do processador. Em particular, a largura do barramento de endereços (bits) está directamente relacionada com a quantidade de memória a ser acedida. Quanto mais largo este for, maior é o endereço que pode ser especificado, logo maior é a quantidade de memória que pode ser acedida.
| Largura de barramento de endereços (n) | Memória endereçável (2 n) |
| 8 | 256B |
| 16 | 64KB |
| 20 | 1024KB = 1MB |
| 32 | 4GB |
Outro dos factores importantes é o tamanho dos registos do processador (word), pois condiciona o cálculo dos valores das posições de memória.
Assim, basicamente o acesso à memória é uma função de dois elementos:
No entanto, existe a necessidade de aceder a memória cujos endereços vão para além da capacidade de representação da word.
No caso do 8086, cuja word é de 16 bits, seria possível endereçar (aceder) a apenas 64KB de memória, o que é manifestamente insuficiente, mesmo em 1979.
Aumentar o tamanho da word é complexo, quer para a engenharia relacionada com o desenvolvimento do processador quer para a manutenção da compatibilidade com o software desenvolvido para processadores com menor word.
Por outro lado, aumentar ao barramento de endereços não é tão complexo, e a sua evolução não é tão afectada por razões de compatibilidade com processadores com menor largura de barramento.
Surge o conceito de segmentação de memória, partindo do princípio de que a memória usada por um programa é de diferentes tipos e deve ou pode ser físicamente separada.
O endereço de uma posição de memória é calculado pela “combinação” de endereço do segmento e da deslocação (offset) dentro do segmento, segundo o esquema seguinte:

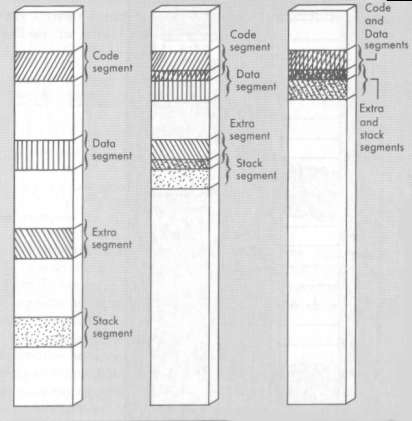

Adicionalmente, existe mais do que um endereço lógico para o mesmo endereço físico, i.e. os segmentos podem sobrepor-se parcial ou completamente.

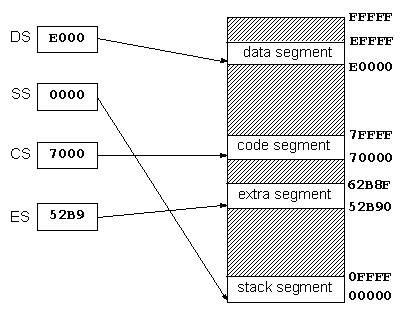

Os seguintes endereços lógicos correspondem todos à mesma posição de memória:
Considere-se a instrução MOV, que copia o valor do local indicado por “source” para o local indicado por “destination”:
Existem cinco tipos distintos de endereçamento de memória.
Acede ao valor da posição de memória representado pelo nome da variável (deslocamento). Na prática, a variável é representada no código pelo deslocamento dentro do segmento respectivo.
| 8 bits | 2 bytes (word) |
|---|---|
| mov al, var1 (DS por omissão) | mov ax, var2 |
| mov al, DS:var1 (DS explícito) | mov ax, DS:var2 |
| mov al, [8088] (DS por omissão) | mov ax, DS:[1234] |
 |
 |
| Segmento usado por defeito | Definição do segmento a usar |
|---|---|
| mov al, [bx] (Data Segment) | mov al, CS:[bx] (Code Segment) |
| mov al [bp] (Stack Segment) | mov al, DS:[bp] (Data Segment) |
| mov al, [si] (Data Segment) | mov al, SS:[si] (Stack Segment) |
| mov al, [di] (Data Segment) | mov al, ES:[di] (Extra Segment) |
 |
 |
| Segmento usado por defeit | Definição do segmento a usar |
|---|---|
| mov al, disp[bx] (Data Segment) | mov al, SS:disp[bx] |
|
mov al, disp[bp] (Stack Segment) |
mov al,
ES:disp[bp] |
| mov al, disp[si] (Data Segment) | mov al,
CS:disp[si] |
|
mov al, disp[di] (Data Segment) |
mov al,
SS:disp[di] |
 |
|
| Segmento usado por defeiro | |
|---|---|
| mov al, [bx][si] | |
| mov al, [bx][di] | |
| mov al, [bp][si] | |
| mov al, [bp][di] | |
 |
 |
| Segmento usado por defeiro | |
|---|---|
| mov al, disp[bx][si] | |
| mov al, disp[bx+di] | |
| mov al, [bp+si+disp] | |
| mov al, [bp][di][disp] | |
 |
 |
Assim, pela combinação dos valores de cada uma das seguintes colunas é possível definir um endereço válido: pelo menos o valor de uma coluna deve ser usado, e no máximo um valor por coluna.
| Deslocamento (variável) | [bx] | [si] |
| [bp] | [di] |
1. CALL
2. Processo preparatório (1)
3. Processo preparatório (2)
4. Execução da sub-rotina
5. RET
6. Continuação da execução principal
Por razões de compatibilidade com os anteriores processadores da família, existe a possibilidade de aceder independentemente aos 16 bits menos significativos (ex. AX), bem como dentro destes, aos 8 bits mais e menos significativos (ex. AH, AL) se já existisse essa possibilidade nos anteriores processadores da família.
Ao contrário do que sucede no processador 8086, o tamanho da word não é (normalmente) limitativa da quantidade de memória endereçável:
232 = 4GB
Por questões de compatibilidade e de facilidade de modelação do problema, a segmentação continua a fazer sentido no 80386.
No entanto, a segmentação, tal como proposta no 8086 é extremamente limitativa em termos de tamanho dos segmentos.
A esse respeito deram-se duas alterações:

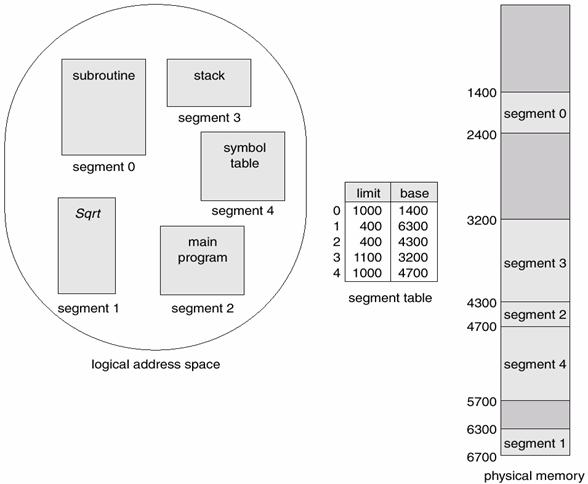

Esta tabela é responsável por guardar descritores de segmentos, que é a informação acerca do segmentos existentes, o que permite definir entre outras:
No entanto, a segmentação é mais do que a capacidade de segmentação de maiores blocos de memória. Nomeadamente, a segmentação fornece funcionalidades fundamentais de controlo de acesso de acordo com o nível de privilégio definido para o segmento.
Para isso, o valor dos registos de segmentos deixam de corresponder a um endereço físico na memória, e passam a corresponder a um índice numa tabela de informação sobre os segmentos existentes. O Valor do registo de segmento determina portanto a posição da tabela onde o segmento está descrito, sendo a sua localização determinada pela informação na tabela.
No entanto, o conteúdo dos registos de segmentos não é todo usado como valor para índice na tabela. De facto, os valores dos registos têm a seguinte semântica:
Como o índice é representado por 12 bits, o número de segmentos acedidos por uma determinada tarefa é de 212 = 8192.
Cada descritor de segmento é uma estrutura com 64 bits de comprimento, dividida segundo os seguintes elementos:
Para determinar dentro dum segmento qual a posição de memória que se deseja aceder é necessário combinar o valor do endereço de início do segmento com o valor de endereço disponibilizado como deslocamento.
Ao contrário do processo de combinação de endereços no 8086, no caso do 80386 a combinação é uma simples adição de valores.
Como o valor de offset é um valor de 32 bits, é possível existir um único segmento no sistema e mesmo assim ser todo endereçável, pois o valor de offset permite aceder a qualquer endereço de memória.
No entanto, quando o segmento é menor que os 4 GB máximos (uma situação típica), o valor de offset poderá corresponder a uma posição de memória para além do limite máximo do segmento. Esta é uma situação altamente indesejável em ambientes multi-tarefa e em que diferentes níveis de privilégio sejam usados entre tarefas, como é o caso dos modernos sistemas operativos (ex. Linux, Windows).
No entanto, pela combinação do valor de endereço de início do segmento com o valor do tamanho do segmento, é possível determinar (validar) se determinado acesso ao segmento é realizado fora dos seus limites, e assim proteger o sistema.
Os descritores de tabelas têm registos associados para que possam ser localizadas na memória:
Trata-se de registos de 48 bits, usados da seguinte forma:
Além destes dois registos visíveis globalmente por todas as tarefas, existem dois outros registos associados com as tarefas propriamente ditas:
· LDTR é o registo que determina o endereço da tabela de segmentos usados pela tarefa. Na realidade, o valor do registo é o valor correspondente a um índice na GDT, que por sua vez define o endereço da tabela de descritores dos segmentos associados com a tarefa. O bit 3 do registo de segmento determina se a tabela de segmentos a usar é a global ou local;
· TR é o registo que define índice na GDT referente ao TSS (Task-State Segment). Este segmento serve para armazenar informação referente ao estado dos registos do CPU para cada tarefa do sistema. Assim que determinada tarefa deixa de ser executada, os valores dos registos de CPU são copiados para o TSS da tarefa para que sejam acessíveis quando voltar a ser executada. O TR é então carregado com o descritor da “nova” tarefa, o que provoca o carregamento dos registos de CPU com os valores existentes no seu TSS (anteriormente armazenados).
Ambos são inicializados sempre que ocorre alteração da tarefa em execução.
A paginação é um mecanismo de gestão de memória distinto da segmentação. Através da paginação é possível:
· Usar a memória em pedaços mais pequenos, denominadas páginas, permitindo um (potencialmente) melhor aproveitamento da memória. No Intel 80386 estas páginas são de 4KB;
· Implementar memória virtual, que corresponde a transferir de/para suportes de armazenamento secundários (ex. discos) pedaços de dados da “memória” desnecessários no momento, libertando memória RAM para dados mais relevantes.
Tal como acontece com os segmentos, é necessário manter informação acerca das suas características. É portanto necessário definir tabelas de descrição de páginas.
Uma página é descrita através da informação descrita na seguinte estrutura de 32 bits:
Tal como para o segmentos, é necessário definir a localização da tabela de descritores páginas. Para isso foram introduzidos quatro novos registos de 32 bits:
Através da conjugação da segmentação com a paginação é possível potenciar os benefícios e reduzir as desvantagens associadas a cada uma duas técnicas de organização de memória.
Vejamos:
|
|
Segmentação |
Paginação |
|
Início |
Qualquer |
De 4KB em 4KB |
|
Tamanho |
Qualquer |
4KB |
|
Níveis de Privilégio |
4 |
2 |
|
Protecção contra escrita |
Sim |
Sim |
|
Informação sobre presença |
Sim |
Sim |
|
Informação sobre acesso |
Sim |
Sim |
|
Tipo de conteúdo |
Sim |
Não |
|
Informação sobre alteração |
Não |
Sim |
A combinação da segmentação com a paginação resulta num processo transparente para cada uma das fases. Isto é, para funcionar não há necessidade de alterações a cada um dos processos.

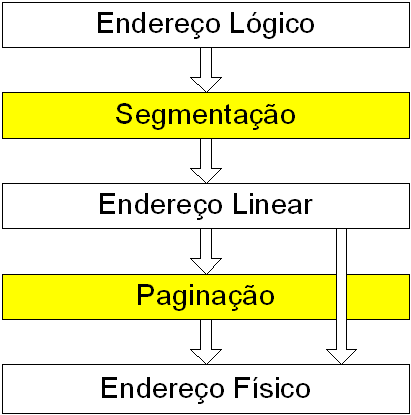

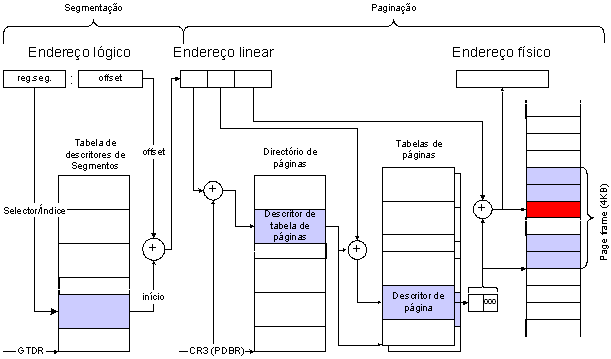

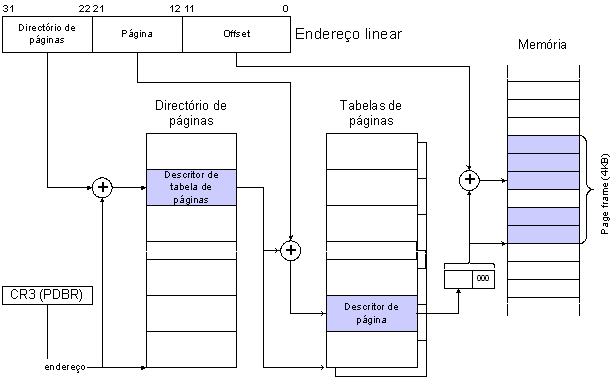

Corresponde ao seguinte esquema:
No entanto, enquanto a segmentação não pode ser desligada, a paginação pode, pelo que quando isso acontece, o endereço linear resultante da segmentação corresponde ao endereço físico. Ou seja:
